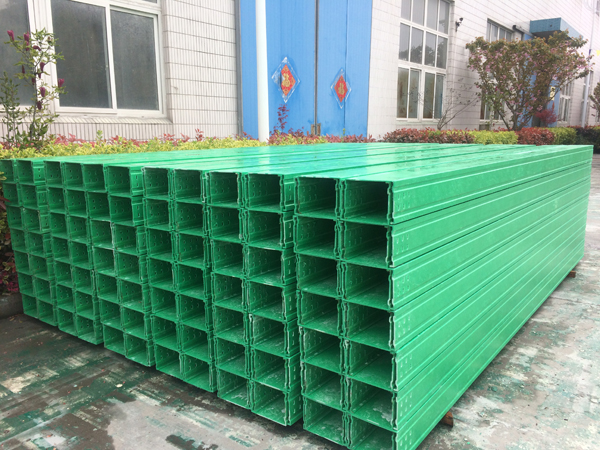

電纜橋架分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成，本篇文章我們簡單的對電橋架的電纜的荷載需要怎么計算進行描述。
1、電纜橋架的荷載
電纜橋架的荷載分為靜荷載、動荷載和附加荷載。
靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。
動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。
2、選用橋架的步驟
(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。
(2)計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。
(3)按電纜總均布荷載值來驗算橋架強度。驗算式如下：
Q使用=q1+q2式中：q1 --電纜的均布荷載（kN/
m2），均布荷載是托盤、梯架或電纜槽的荷載；q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載（kN/
m2）,q2值的計算，人的重量一般按p=90kg計。
按彎距相等的條件折算：
式中：P--1人的荷載
ι--1個支撐點間距(若支點間距不等時)(m)
q2--1 人的等效均布荷載(kg/m)
根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。
(4)撓度
撓度值如何取定,尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的允許應力,并保證有足夠的安全系數,一般撓度與跨距(支撐點間距)之比取1/250~1/150為宜。
關于電氣保護系統如何保護電纜橋架的介紹在下一篇繼續做詳細介紹，如需了解更多，請持續關注。
