電纜橋架產品被廣泛用于石油、化工、冶金、隧道、通訊、電力、火車站、飛機場、商場、政府機構等建筑領域，產品具有外型美觀，耐腐蝕性強，安裝方便等特點。關于電纜橋架的特點還有很多，下面江蘇鼎榮電氣介紹電纜橋架安裝時應注意哪些及安裝方法。
電纜橋架安裝時應注意哪些
（1）。外觀檢查
電纜橋架進人施工現場，應提交下列資料產品出廠合格證、省市級質監站定期檢驗報告及有關技術鑒定文件等電纜橋架板材厚度應滿足有關要求。熱鍍鋅的電纜橋架鍍層表面應均勻，無過燒、掛灰、局部未鍍鋅等缺陷。靜電噴塑應平整、光滑、均勻、不起皮，無氣泡、水泡橋架本身應平整，無扭曲變形，內壁應光滑、無毛刺橋架焊縫表面應均勻，不得有漏焊、裂紋、燒穿等缺陷。
（2）。電纜橋架的安裝位置
橋架水平敷設時，距地高度一般不宜低于2.5m。橋架多層敷設時，為了散熱、維護以及防干擾的需要，橋架層間應留有一定的距離電纜橋架在與各種管道平行敷設時，其凈距應符合有關的規定。
（3）。支吊架的安裝
電纜橋架的支吊架質量應符合現行的有關技術標準電纜橋架水平敷設時，支撐跨距一般為1.5~3m一試垂直敷設時，固定間距不宜大于2m兩相鄰橋架托臂之間水平高度差不應大于10mm,兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm

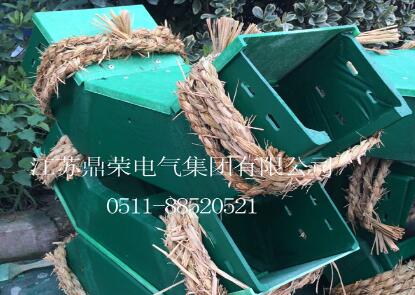

電纜橋架圖
電纜橋架的安裝方法
電纜橋架作為布線工程的一個配套項目，尚無專門的規范指導，個生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜顯得類型、數量，合理選定適用的橋架。
�。�1）確定方向：根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及電纜路由的疏密來確定電纜橋架的路由。在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如許利用綜合管廊架設時，則應在管道一側或上方平行架設，并考慮引下線和分支線盡量避免交叉，如無其它管架借用，則需自設立（支）柱。
�。�2）荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。
（3）確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格，托臂的長度，支柱的長度、間距，橋架的寬度和層數。
�。�4）確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。
�。�5）繪出電纜橋架平、剖面圖，局部部位還應繪出空間圖，開列材料表。
電纜橋架圖
電纜橋架安裝時應注意哪些及安裝方法上文已詳細介紹，想了解更多請關注我們的新聞動態。
復合環氧樹脂橋架是怎樣一種產品？在下一篇繼續做詳細介紹，如需了解更多，請持續關注。
